武漢廣電全媒體中心項目基坑緊鄰武漢軌道交通2號、3號線且開挖深度大，建設方和地鐵集團高度重視，正宇科創作為CSM工法的施工單位，將項目做為公司年度重點項目看待，截止目前，基坑已順利完成第一層地下室的開挖，整個開挖過程中地下水控制良好，鄰近的武漢軌道交通2號、3號線和周邊監測數據顯示，累計沉降量、變化速率均在報警值范圍內，無異常情況。

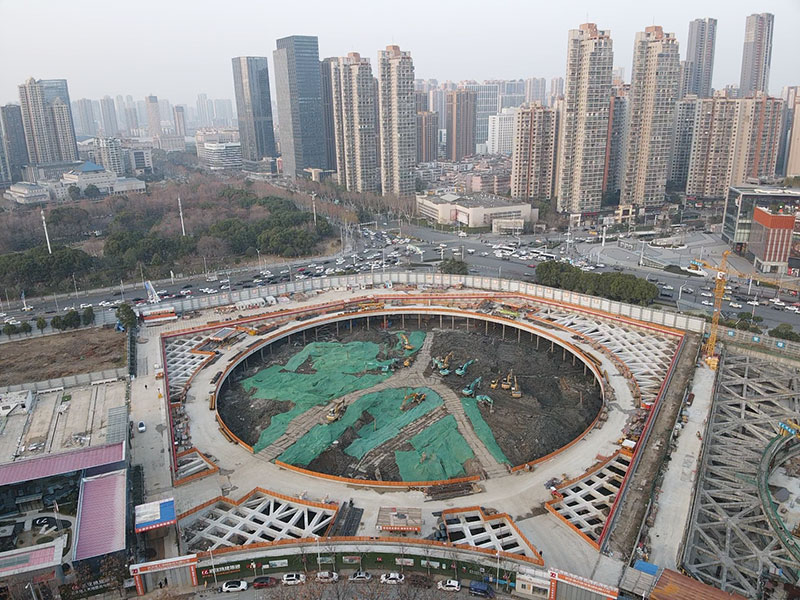

圖1：基坑開挖現狀

       正宇科創自承接本項目的CSM工法施工以來，全公司高度重視，上下一心，挑選精兵強將，搶工期、抓質量、摳細節，將“因?yàn)閷Ｗ?，所以專業，用心做好每一幅墻”的企業理念充分做到內化于心、外化于行，交出了一份合格的答卷。

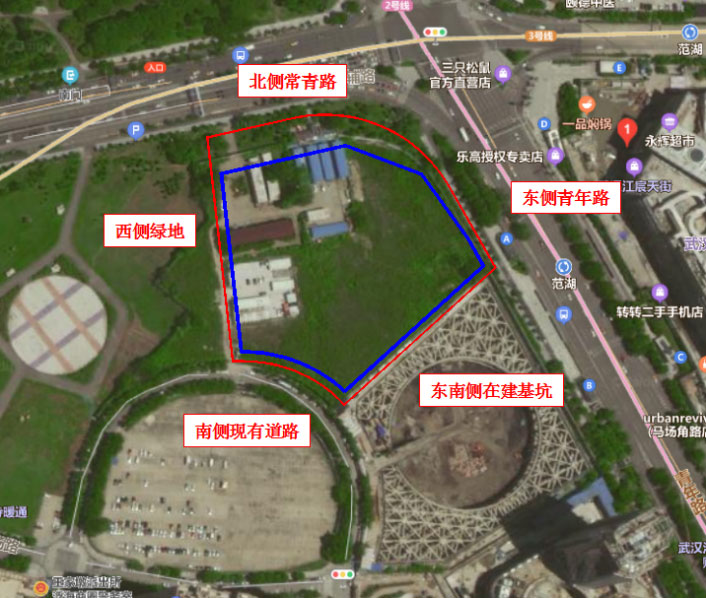

圖2：基坑與地鐵關系示意圖

      回顧項目試成墻階段，公司多次召開內部討論會，制定了詳盡可行的試成墻施工方案，嚴格按方案實行，施工3幅試成墻（不同的參數組合），成墻14天后的抽芯檢測結果顯示，墻身完整性、強度和入巖深度均滿足設計要求，獲得項目參建各方的認可，順利進入正式施工階段。

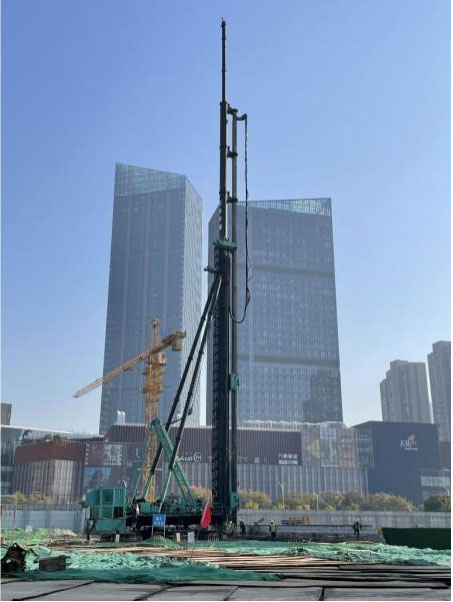

圖3：廣電全媒體中心項目現場施工圖

       正式施工前，公司內部開會討論，根據試成墻抽芯結果最終選定施工參數組合，修訂施工方案，合理組織人力、物力，克服工期極度緊張的困難，將質量放到第一位。功夫不負有心人，根據成墻28天的第三方檢測單位的抽芯檢測報告，證明正宇科創已經完全攻克了CSM墻身完整性的問題。

       墻身完整性是水泥土攪拌墻質量控制的重中之重，正宇科創在上海金泰工程機械有限公司的大力支持下，就墻身完整性的問題一直不斷摸索創新，斥資百余萬，不斷改進刀具、嘗試各種不同的下鉆攪拌方式和噴漿方式，死摳細節，嘗試各種不同的下鉆提鉆速度、噴漿參數、銑輪旋轉方向和轉速等等的搭配組合，并一一進行抽芯比對，積累了豐富的經驗，對于哪種地質條件該使用哪種參數組合做到了然于胸，最終在廣電全媒體中心項目開花結果，第三方抽芯檢測結果顯示成墻質量?jī)?yōu)異。

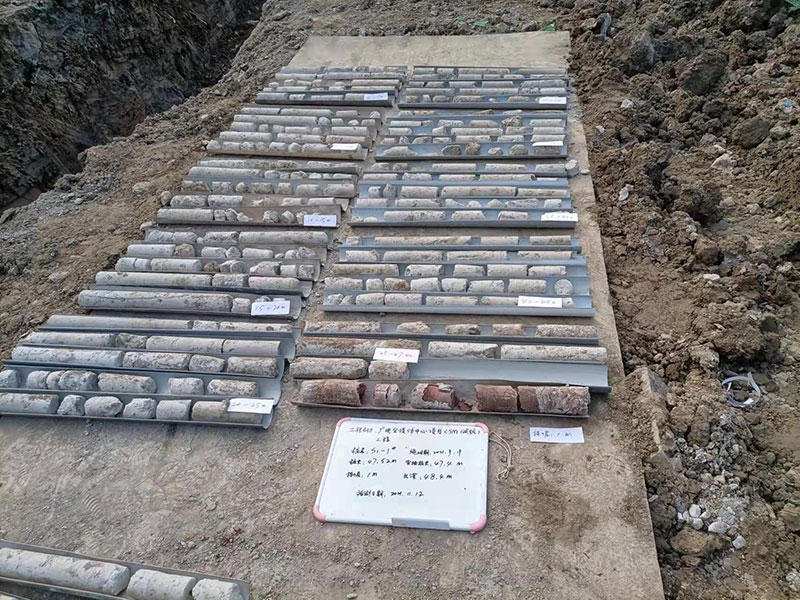

圖4-1：第三方檢測芯樣圖例

      因此，武漢土木建筑學會基坑工程專業委員會于2021年12月4日在廣電全媒體項目現場主辦了“落底式帷幕施工技術交流暨現場觀摩會”。武漢土木建筑學會理事長、常務副秘書長等領導及專家出席會議，湖北省基坑領域知名專家、勘察設計企業、高校、科研機構相關單位青年骨干等70余人參加了本次交流會，現場觀摩CSM工藝的施工過程，觀看39-42m單動雙管半合管抽芯取樣全過程。

圖5-8：現場觀摩抽芯取樣過程

       交流會上，與會專家們結合正在開展的湖北省地方標準《基坑工程技術規程》修編工作和武漢市地方標準《武漢市基坑工程地下水控制技術規程》編制工作，從地下水控制技術的設計原則、施工工藝、質量控制、發展方向以及相關研究的重要意義等方面進行了深入的討論。
技術引導發展，創新驅動未來，正宇科創專注于水泥土攪拌墻施工，通過孜孜不倦的鉆研，踏踏實實的前進，專業人做專業事，只要用心做好每一幅墻，就能控制好深基坑，甚至超深基坑的地下水問題，為城市建設作出更大的貢獻。

圖9：落地式帷幕施工技術交流會

      基坑正式開挖前，武漢市勘察設計有限公司進行了抽水連通試驗，通過現場的抽水試驗及回復試驗，觀察和掌握抽水引起的深層承壓水的水位變化特征，主要實現以下目標：
      （1）判別止水帷幕的封閉性及降水效果能否滿足設計要求：
      （2）定性分析判斷落底式帷幕的止水效果；預測基坑降水后對周邊地面沉降及對周邊環境的影響評估；
      （3）檢驗基坑周圍排水系統的排水能力；
      （4）通過連通抽水試驗，指導項目降水的二次深化設計；
      （5）通過多個項目積累，獲取在落底式止水帷幕條件下坑內外水力聯系和滲透規律。

      經過歷時一個多月的嚴謹試驗，武漢市勘察設計有限公司出具的報告得出如下結論：
      （1）基坑面積約25000㎡，通過降水井的開啟，可將坑內水位穩定在標高：0.5～1.9m，坑內總抽水量241.9m3/h，相當于4口60立方米的水泵出水量；
      （2）坑外觀測井的水位zui大降深在1.75-3.17m之間；
      （3）根據地區經驗，CSM 落底止水帷幕的止水效果較好，基坑具備繼續開挖的條件。

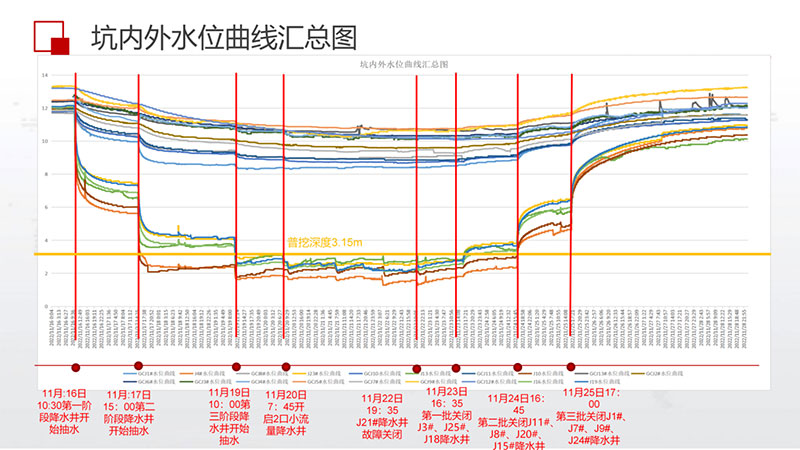

圖10：坑內外水位曲線匯總圖

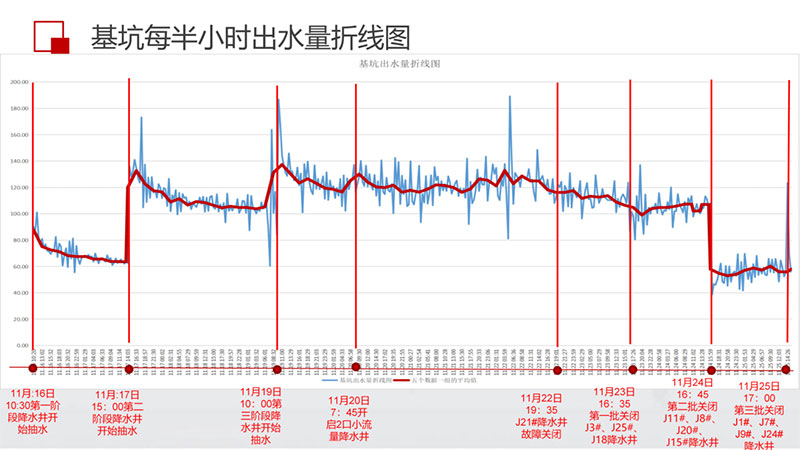

圖11：基坑每半小時出水量折線圖

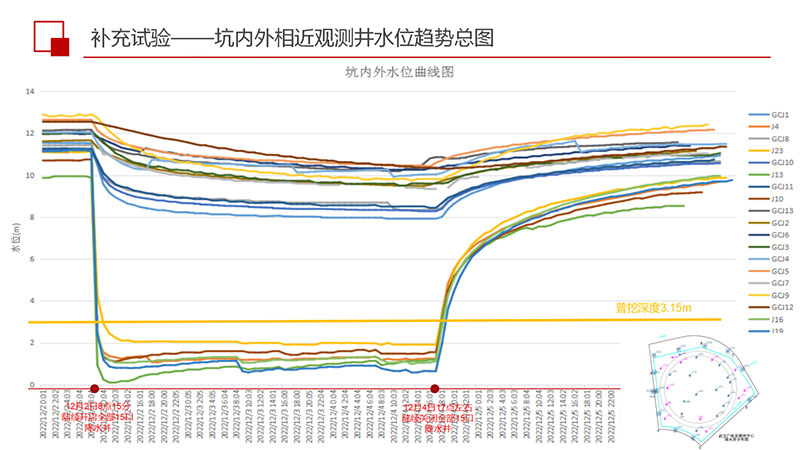

圖12：補充實驗—坑內外相近觀測井水位趨勢總圖

       抽水連通試驗完成后，武漢廣播影視傳媒集團有限責任公司于2022 年12月23日,組織相關專家對《武漢廣電全媒體中心項目抽水連通試驗報告》進行報告評審。武漢城市建設集團有限公司、武漢地鐵集團有限公司、武漢鴻誠工程咨詢管理有限責任公司、武漢建工集團股份有限公司、武漢市勘察設計有限公司的代表參加了會議。與會專家聽取了試驗報告編制單位匯報，查閱了相關資料，經質詢、討論，形成如下評審意見:
      一、總體評價
      武漢市勘察設計有限公司編制的坑內外抽水連通試驗報告內容較全面，監測數據基本可信，經完善后可指導后續工作。
      二、意見與建議
             試驗結果表明，坑內水位降至設計及施工要求的標高時，坑內抽水量242m3/h，根據地區經驗，CSM 落底止水帷幕的止水效果較好，按下述意見進行完善后，基坑具備繼續開挖的條件。
       抽水連通試驗結果獲得了專家們和地鐵集團的一致認可，目前基坑正在有條不紊的開挖中，為2022年畫上了圓滿的句號，也預示著2023年更上一層樓！

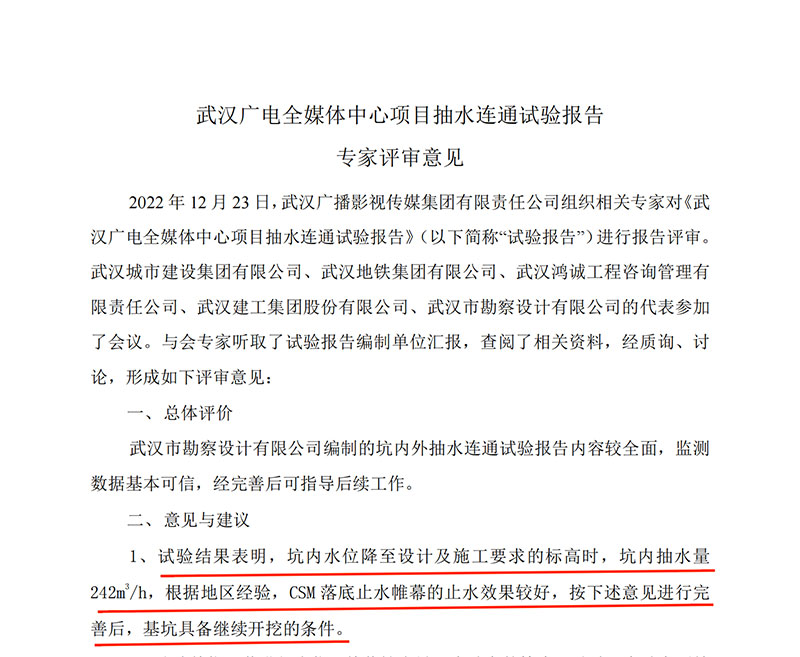

圖13：專家評審意見

 廣電全媒體中心項目介紹—工程概況

       武漢廣電全媒體中心項目位于武漢市江漢區武漢中央商務區東北角，青年路和常青路交匯西南處，東臨青年路，南連范湖廣場路，西至范湖立交橋，北靠常青路，臨近軌道交通3號線與2號線。武漢廣電全媒體中心項目開挖面積約25000m2，普挖深度18.55m，坑中坑最深處挖深20.55m，采用CSM落底式止水帷幕，墻深設計進入強風化巖層1米，有效墻長43.0~45.0米

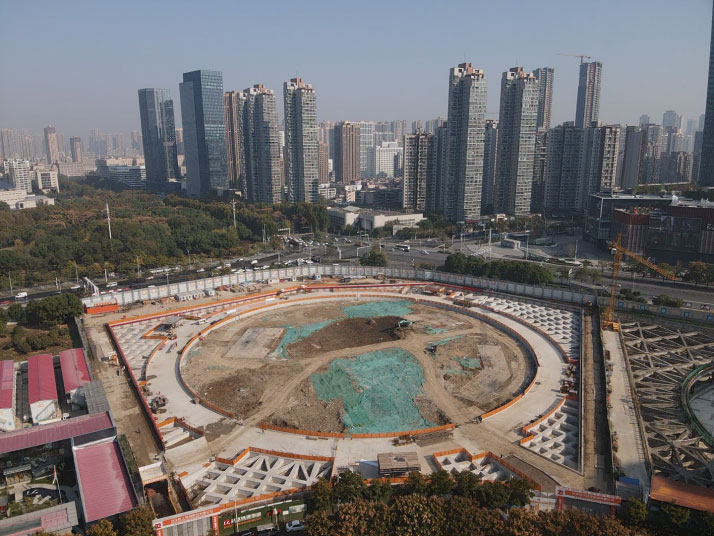

圖14：現場航拍圖

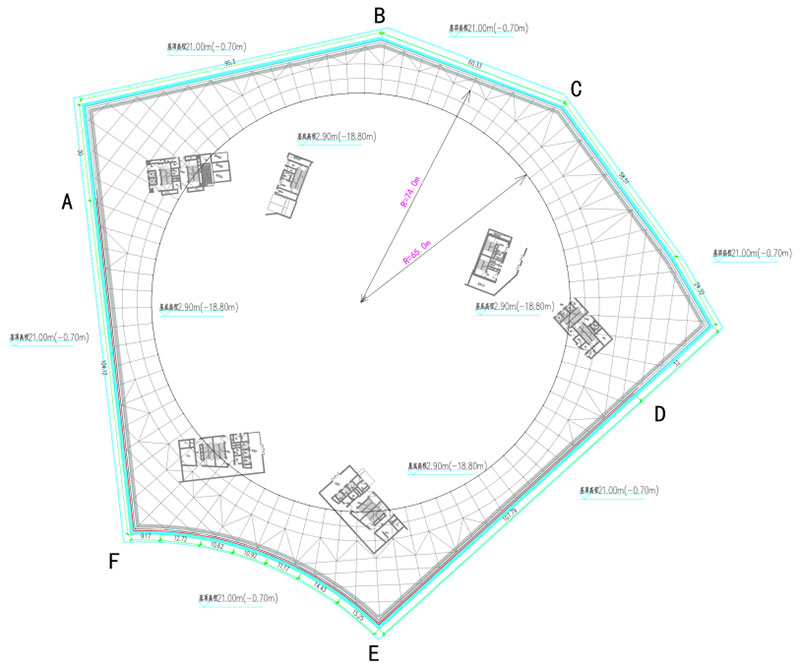

圖15：基坑支護平面圖

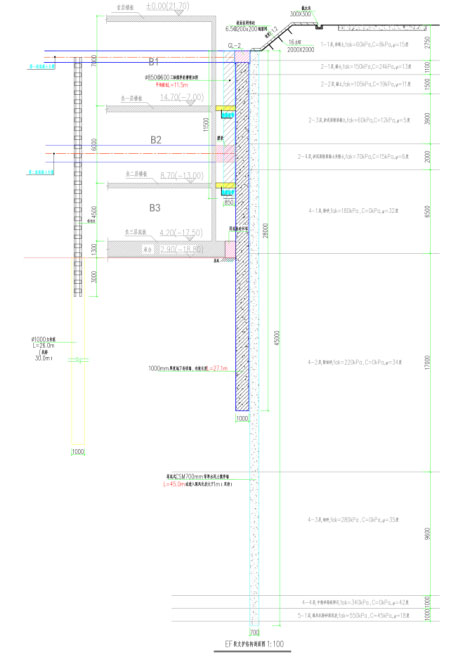

圖16：典型剖面圖

 企業簡介

       正宇科創（武漢）巖土工程有限公司是一家以大型裝備為核心，專注于超深水泥土止水帷幕施工及工法推廣的科技型巖土工程企業，是湖北省第一家同時引進 CSM、TRD工法設備的企業，也是國內CSM 設備數量最多，施工經驗最豐富的企業。

       公司固定資產 1 億余元，包括多臺套 CSM 工法設備、TRD 工法設備、SMW 工法設備以及配套的各類設備等，公司現有員工 100 余人， 中高級生產管理人員 30 人，其中研究生以上學歷 6 人。

       公司業務以綠色環保的 CSM、TRD、SMW 工法為優勢產業，以深基坑圍護結構、止水帷幕、土體加固以及各類防滲墻為核心業務，涉及城市地下空間開發，地鐵加固，地鐵保護，垃圾填埋場，尾礦防滲，堤防加固等諸多領域。公司自成立以來一直以國內外新裝備、新方法、 新工藝為核心競爭力，致力于為客戶提供安全、合理、高效的全過程解決方案，努力打造成新型高科技巖土工程企業。

 CSM與TRD工法比較

       等厚度水泥土攪拌墻主要是指CSM工法和TRD工法，主要應用在各類建筑工程基坑、垃圾填埋及污染治理隔滲、水利工程、護岸工程、大壩的基礎加固及防滲處理等方面。
